TORX® / TORX PLUS®

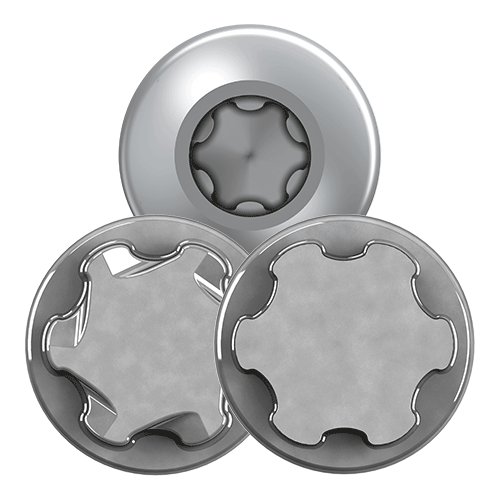

IND-Produktbilder-TORX-5-EJOT

Specification

  • Overview

    • Стандартни размери на вдлъбнати глави: T3 - T40, 3IP - 40IP
    • Подходящ за крепежни елементи с голям диаметър на резбата 1,0 до 10,0 mm
    • ефективен трансфер на високи въртящи моменти
    • правите странични стени елиминират възможността от изпускане
    • значително намалено използване на битовете и престой на поточната линия от смяна на битовете
    • възможност за вътрешно или външно задвижване
    • възможност за осигуряване против нежелан достъп

Daniel Zarev

Sales Manager


CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.


CAD и други

TORX®

Профилът на TORX® съответства на ISO 10664 „Вътрешни шестостенни форми за завинтване на болтове и винтове“. Той позволява предаването на високи въртящи моменти. Благодарение на вертикалните странични стени, не е необходимо повишен аксиален натиск по време на закрепването и се избягва приплъзването на отвертката от отвора. Това дава възможност да се използват безжични отвертки с високи въртящи моменти за бързо завиване, без да се повреди вътрешният профил. Друго предимство на TORX® профила е, че той не прилага въртящи се сили в ъглите, а по-скоро централно и плоско върху стените. Това прави системата значително по-малко податлива на износване. Системата TORX® е особено подходяща за монтажни роботи в автоматизирано производство. Пневматичните или електрически отвертки трябва да имат регулируем въртящ момент, така че да се избягва износването и повреждането на резбата. Предлагат се както вътрешни, така и външни TORX® задвижвания. Обозначението T означава вътрешен TORX® профил, а обозначението E е за външен профил TORX®. Обозначенията за размера на инструментите TORX® бяха дефинирани произволно.

TORX PLUS®

TORX PLUS® е оптимизация на доказаната TORX® задвижваща система. Предлагат се както вътрешни TORX PLUS®, така и външни TORX PLUS® задвижвания. IP (Internal Plus) е абревиатура на вътрешния TORX PLUS® профил, а EP (External Plus) е за външния TORX PLUS® профил. Обозначенията за размера на инструментите TORX PLUS® бяха дефинирани произволно. Системата за задвижване TORX PLUS® се предлага и с функцията AUTOSERT®. AUTOSERT® представлява сложно ъглово задвижване. Те позволяват, бита да захване винта с голяма скорост на въртене. Според фирмените стандарти EJOT®, TORX PLUS® / AUTOSERT® са стандартното задвижване за винтовете EJOT DELTA PT и ALtracs Plus®.
