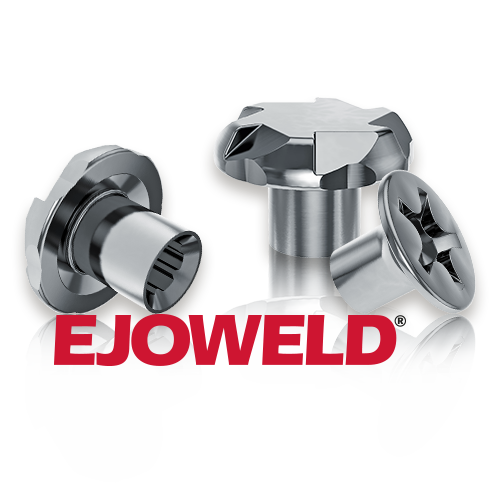

EJOWELD® Заваряване с триене с фрикционен елемент

EJOWELD® предлага възможност за присъединяване на различни материали (лек материал / стомана с висока якост) без предварителна обработка (почистване, сваляне на покритие, предварително пробиване).

Повече за EJOWELD® технологии, оборудване, осигуряване на качеството и пълно обслужване можете да намерите тук:

EJOWELD.com

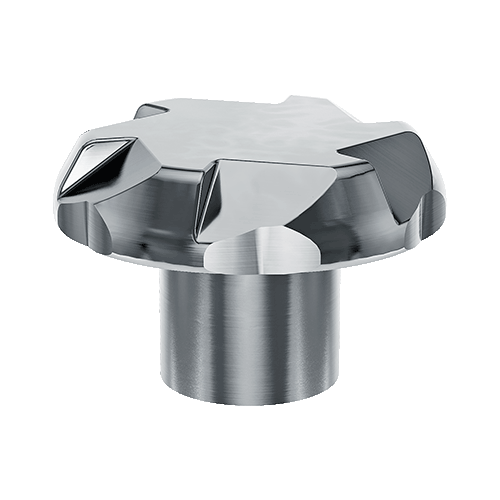

EJOWELD CFF® – съединяване на леки метални покривни плочи с ултра-здрави стомани в конструктивната зона без предварителни отвори

Фрикционният елемент EJOWELD CFF® позволява съединяването на леки материали с ултрависока якост на ламарината и затова е особено подходящ за отговорни съединения в автомобилни конструктивни части. Голямата глава с куха долна глава и различните дължини на елемента позволяват съединяването на леки метални покривни плочи със стомани с висока якост в широк диапазон на приложение и без предварителни отвори. Ширините на фланците от 18 мм са идеални за този фрикционен елемент. Тази технология за свързване е универсално приложима, надеждна за процеса и позволява голямо разнообразие от комбинации от дебелина на материала.
Покривна плоча: лек метал (150-320 N / mm & sup2;), дебелина 1,0 - 4,0 мм;
Основна плоча: стоманен материал (270-1.800 N / mm & sup2;), дебелина 1.0 - 2.0 mm.

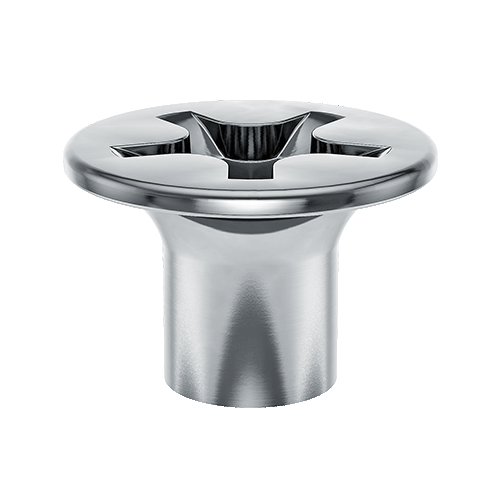

EJOWELD SRE® Малък и компактен, особено за свързване на тесни фланци

Фрикционният елемент SRE е само половината от размера на добре познатия CFF елемент. Материалът, изместен по време на процеса на съединяване, се събира под главата и се оформя от специалния задвижващ бит. Благодарение на своята геометрия, фрикционният елемент EJOWELD SRE® е идеалният свързващ елемент за тесни фланци с ширина 13 мм с малки изпъкналости на главата. Следователно елементът е предопределен за приложение в области на врати и покриви, както и в прикачени части. Тази технология за свързване е особено надеждна и икономична поради ниското си тегло и краткото за изпълнение.
Покривна плоча: лек метал (150-320 N / mm & sup2;), дебелина 1,0 - 2,0 мм;
Основна плоча: Стоманен материал (600-1.800 N / mm & sup2;) Дебелина 1.0 - 2.0 mm.

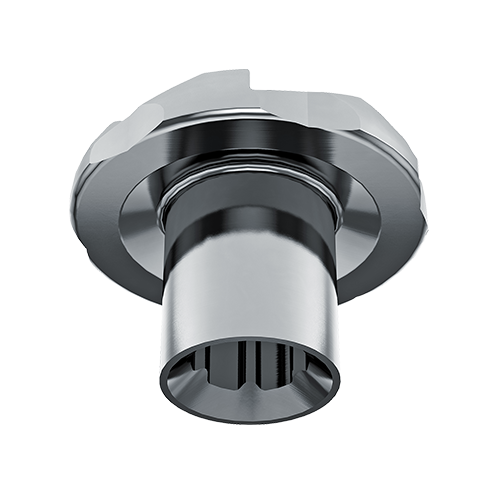

EJOWELD® REF – Универсално съединяване на алуминий и подсилени с влакна пластмаси

EJOT разшири портфолиото на EJOWELD®technology с друг елемент на триене, EJOWELD®REF. Този свързващ елемент е кух, геометрично базиран на EJOWELD CFF® и позволява съединяването на алуминиеви или FRP плочи с алуминиеви листове. С помощта на постепенно контролиран процес се създават съединения, които са оптимизирани по отношение на оригиналните материали. Специално предимство е възможността за използване на новия REF заедно с CFF елемент с едно оборудване. Единственото изискване е специално подпиране отдолу и допълнително подаващо устройство. Чрез избора на подходяща програма и подаващо устройство могат да се присъединят три различни комбинации от материали (Al / St, Al / Al, FRP / Al), като се използва само едно оборудване.

EJOWELD® може да свързва различни материали, например леки метали като алуминий и високоякостни стомани, чрез триене образувано от специално програмиран робот. За този иновативен процес на съединяване вече е наличенEJOWELD® Application Check програма за проверка на приложението. Важно е да се уточни кои материали и дебелини може да се използват и кое е подходящото място за съденияване.


Може да намерите това при зоната услуги "CAD & more" под "калкулатор".
